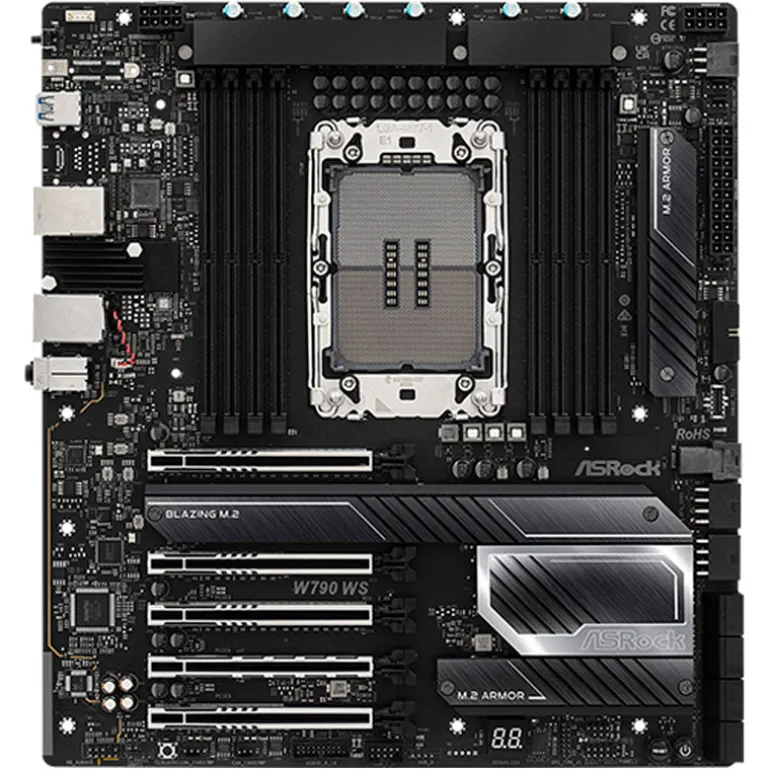

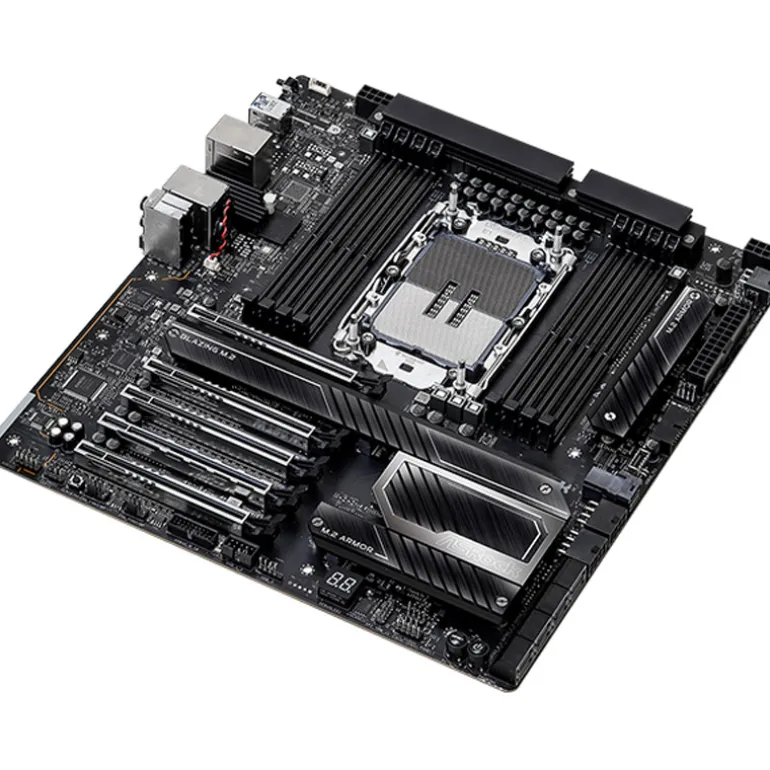

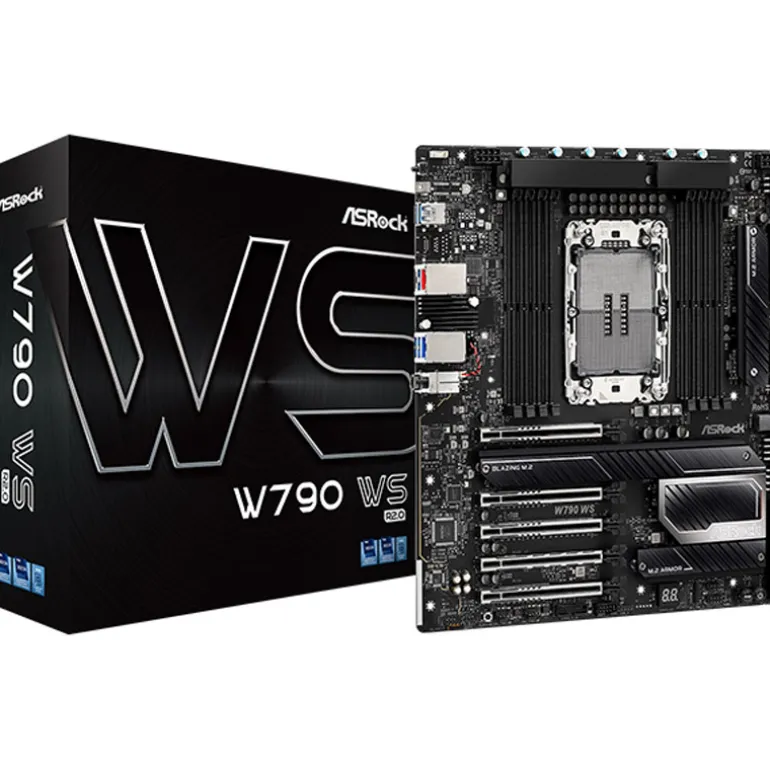

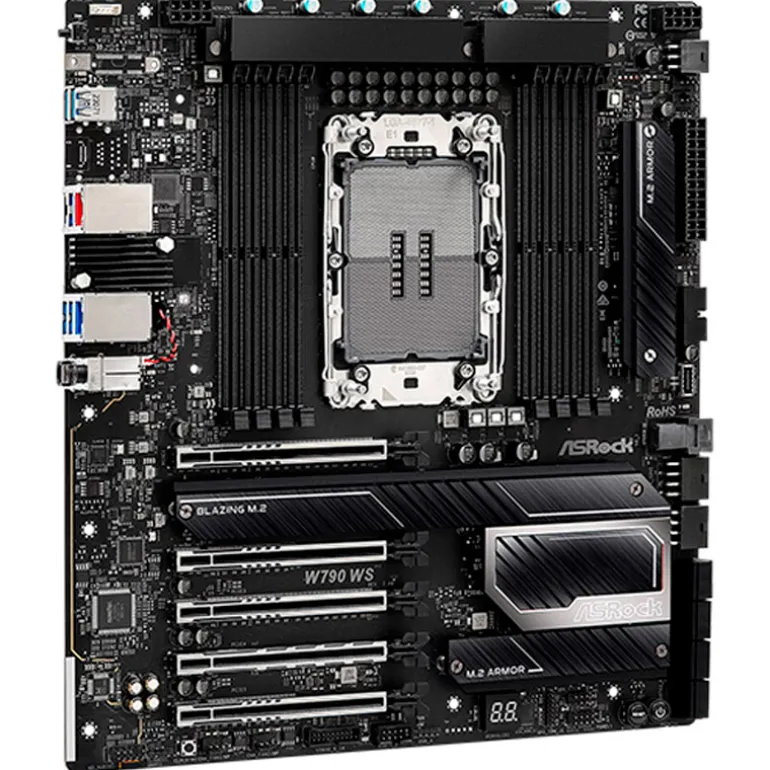

Placa Base ASRock W790 WS R2.0 Socket 4677

CPU

• Socket: LGA4677

• Compatibilidad: Intel® Xeon® W-3400 y W-2400 (4ª gen)

• Tecnologías: Intel® Boot Guard, Intel® Trusted Execution (TXT), Intel® Turbo Boost, Intel® VT, Intel® Hyper-Threading, Intel® DSA

• CXL: Compute Express Link 1.1

Chipset

• Intel® W790

• Gestión: compatible con Intel® vPro y tecnología de gestión activa Intel®

Memoria

• Arquitectura: DDR5 de cuatro canales

• Ranuras: 8 × DDR5 DIMM

• Soporte: DDR5 ECC registrada/buffer (RDIMM / RDIMM-3DS / RDIMM-9×4) hasta 6800+ (OC) (según CPU)

• Capacidad máxima: hasta 2 TB

Notas (según CPU/configuración):

• S3 (Suspensión): solo con 1 / 2 / 4 DIMMs instalados

• 1DPC: hasta 6800+ MHz (OC) con CPU X-Series; 4800 MHz nativo para Xeon® W9/W7/W5

• 2DPC: hasta 6200+ MHz (OC) con CPU X-Series; 4400 MHz nativo para Xeon® W9/W7/W5

• Xeon® W3, W5-3423 y W5-3433: 4400 MHz nativo (sin OC)

• El soporte real puede variar según la CPU

BIOS

• UEFI AMI (256 Mb) con interfaz gráfica

Gráficos

• N/D (sin gráfica integrada indicada)

Audio

• HD Audio 7.1 (Realtek ALC897)

• Nahimic Audio

Red (LAN)

• 1 × 10GbE (Marvell/Aquantia AQC113CS)

  • Wake-On-LAN, PXE

• 1 × 2.5GbE (Intel® I226LM)

  • Wake-On-LAN, PXE, compatible con Intel® vPro

Ranuras de expansión

Desde CPU

• 4 × PCIe 5.0 x16

  • PCIE1/PCIE3 a x16

  • PCIE2/PCIE5 a x8
    Desde chipset

• 1 × PCIe 4.0 x16 (PCIE4) (modo x4)

• Contactos dorados 15 渭 en ranuras PCIe VGA

• Soporta SSD NVMe como discos de arranque

Almacenamiento

M.2 (desde CPU)

• 1 × Blazing M.2 (M2_1, Key M): 2230/2242/2260/2280, PCIe Gen5x4 (128 Gb/s)

• 2 × Blazing M.2 (M2_2/M2_3, Key M): 2260/2280, PCIe Gen5x4 (128 Gb/s)

• 1 × Blazing M.2 (M2_4, Key M): 2260/2280, PCIe Gen5x4 (128 Gb/s)

• Intel® VMD: compatible

• Soporta arranque desde SSD NVMe

SATA / U.2 (desde chipset)

• 8 × SATA3 6,0 Gb/s

• 1 × U.2 (PCIe Gen4x4, 64 Gb/s)

RAID

• SATA: RAID 0 / 1 / 5 / 10

• M.2 NVMe: RAID 0 / 1 / 5 / 10

USB

• 1 × USB 3.2 Gen2x2 Tipo-C (frontal, 20 Gb/s)

• 2 × USB 3.2 Gen2 Tipo-A (trasero, 10 Gb/s)

• 7 × USB 3.2 Gen1 (3 traseros + 4 frontales)

• 3 × USB 2.0 (frontales)

• Protección ESD en todos los puertos USB

Conectores internos y controles

• 1 × RAID virtual en conector de CPU

• 1 × conector SPI TPM

• Intrusión de chasis + conector de altavoz

• Ventiladores / bomba (4 pines):

  • 1 × CPU_FAN1 (hasta 1A / 12W)

  • 1 × CPU_FAN2/WP_3A (hasta 3A / 36W)

  • 3 × CHA_FAN1~3/WP (hasta 2A / 24W)

  • Detección automática 3/4 pines en CPU_FAN2/WP_3A y CHA_FAN1~3/WP

• Alimentación (alta densidad):

  • 1 × ATX 24-pin

  • 2 × 8-pin 12V (placa base)

  • 1 × 6-pin 12V (opcional, más potencia para OC)

  • 2 × 8-pin 12V (alimentación adicional para PCIe)

  • Recomendación: usar GTX_12V1/GTX_12V2 según número de GPU (ambos si instalas más de 2 tarjetas PCIe)

• Headers y botones:

  • Audio frontal

  • 2 × USB 2.0 headers (hasta 3 puertos)

  • 2 × USB 3.2 Gen1 headers (hasta 4 puertos)

  • 1 × header frontal USB-C 3.2 Gen2x2 (20 Gb/s)

  • Botón Clear CMOS, Dr. Debug LED, botón Power con LED, botón Reset con LED

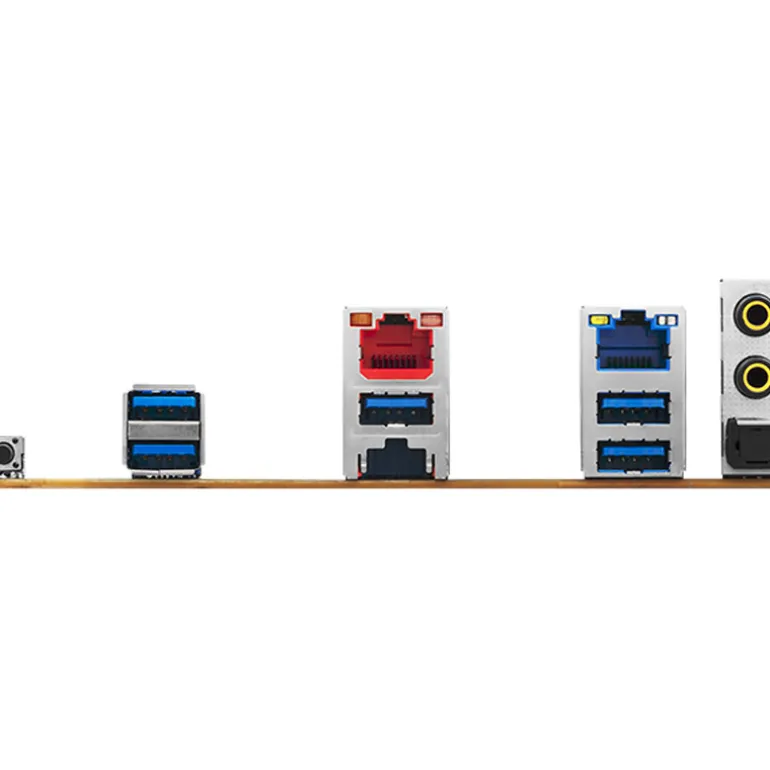

Panel trasero (E/S)

• 1 × salida óptica SPDIF Out

• 2 × USB 3.2 Gen2 Tipo-A (10 Gb/s)

• 3 × USB 3.2 Gen1 Tipo-A

• 2 × RJ-45 (LAN)

• 1 × botón BIOS Flashback

• Audio (conectores dorados): Line-out + Mic-in

Software y UEFI

• ASRock A-Tuning

• UEFI: Mis favoritos, Auto Driver Installer, Instant Flash, Easy RAID Installer

• Descargable desde ASRock Live Update y APP Shop

Formato

• EATX: 30,5 × 27,7 cm (12,0″ × 10,9″)

• PCB: 14 capas

Sistemas operativos compatibles

• Windows® 10 64-bit / Windows® 11 64-bit

• Linux (la adopción depende de la distribución)

Certificaciones

• FCC, CE

• ErP/EuP Ready (requiere fuente compatible)

• CEC Tier II Ready

Accesorios incluidos

• Manual de usuario

• I/O Shield

• 4 × cables SATA

• Soporte CPU LGA4677 (E1A)

• PortaCPU LGA4677 (E1B)

• 4 × tornillos para zócalos M.2

• 2 × separadores para zócalos M.2
