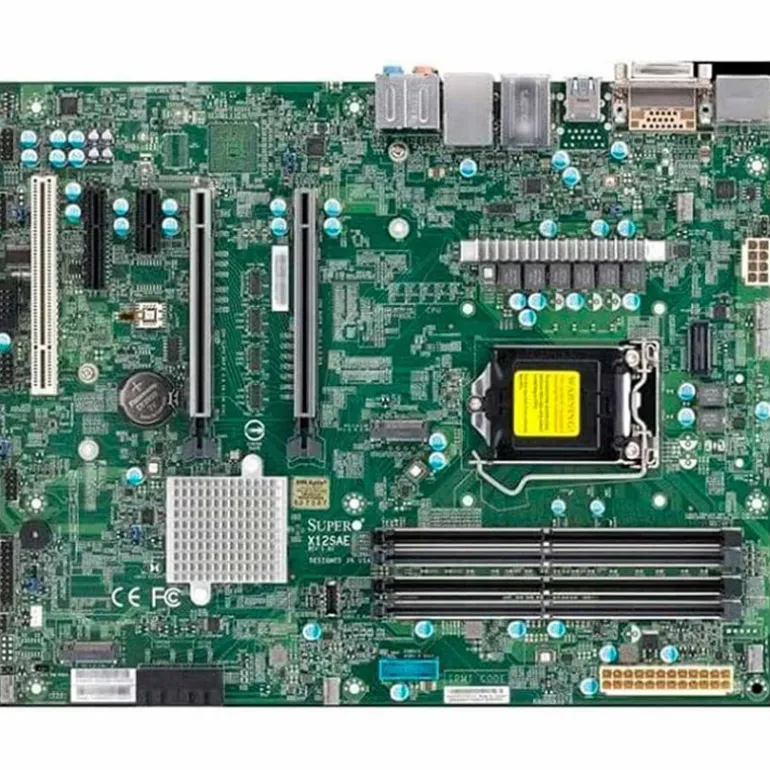

Placa Base Supermicro MBD-X12SAE-B Socket 1200

General

• Modelo / referencia: X12SAE (MBD-X12SAE)

• Formato: ATX

• Dimensiones: 12″ x 9,6″ (30,48 x 24,38 cm)

Procesador

• Socket: LGA1200 (Socket H5), 1 zócalo

• CPU compatibles: Intel® Xeon® W-1200 / Intel® Core鈩ª Gen (i9/i7/i5/i3) / Pentium / Celeron

• TDP CPU soportado: hasta 125W

• Núcleos: hasta 10

Chipset y dispositivos integrados

• Chipset: Intel® W480

• Audio: ALC 888S HD Audio

• LAN:

  • 1x RJ45 Gigabit (Intel® PHY I219LM, para AMT/vPro)

  • 1x RJ45 2,5GbE (Intel® Ethernet i225V)

• SATA / RAID: 4x SATA3 (6Gbps) con RAID 0/1/5/10 (controlador Intel W480)

Memoria

• Ranuras: 4x DIMM

• Capacidad máxima: 128GB

• Tipo: UDIMM sin búfer ECC / no ECC

• Velocidad: DDR4-2933 (hasta 2933MHz, 2DPC)

• Tamaños admitidos: 2GB / 4GB / 8GB / 16GB / 32GB

• Voltaje: 1,2V

Puertos y conectores (E/S)

• USB 3.2 Gen1: 4 (2 por header + 2 tipo A)

• USB 3.2 Gen2: 5 (3 traseros tipo A + 1 trasero tipo C + 1 por header)

• USB 2.0: 2 (por headers)

• Salidas de vídeo: 1x DisplayPort + 1x HDMI + 1x DVI-D

• Serie: 1x COM (cabecera)

• TPM: 1x cabecera TPM

Ranuras de expansión

• PCIe 3.0 x4: 1

• PCIe 3.0 x16: 2 (x16/NA o x8/x8)

• PCIe 3.0 x1: 1

• PCI 32-bit: 1 (5V)

Almacenamiento M.2

• M.2: 2x (PCIe 3.0 x4)

• RAID M.2: 0 / 1

• Formatos: 2280 / 22110

• Key: M-Key

BIOS

• Tipo: SPI Flash 256MB con BIOS AMI

• Funciones: ACPI 6.0, Plug and Play (PnP), teclas rápidas de rescate, auto detección de risers, SMBIOS 3.0 o posterior

Gestión y administración

• Software: SuperDoctor® 5, SUM, SSM, AMT, vPro, Watchdog

• Gestión: SuperDoctor 5

• Energía: recuperación tras corte AC, gestión ACPI, monitorización PSU, anulación botón power, Wake-on-LAN

Monitorización de salud

• Voltajes/temperaturas: VBAT, CPU, PCH, memoria, VRM, LAN, +12V, +5V, +3,3V, standby, etc.

• LED: encendido, BMC/IPMI heartbeat, error catastrófico

• Ventiladores: 5 conectores 4 pines, control de velocidad, LED sobrecalentamiento

• Extras: WOL, RoHS, disparos térmicos CPU, recuperación tras pérdida AC, intrusión chasis, conector ATX Power, gestión ACPI, conector 8 pines 12V

Entorno operativo

• Temperatura de funcionamiento: 0°C 鈥°C
