- Tipo de AP: Para interiores, radio dual, de 5 GHz y 2,4 GHz 802.11ax MIMO 4×4
- Radio de 5 GHz: Cuatro MIMO de usuario único (SU-MIMO) de flujo espacial para velocidades de transmisión de datos inalámbricos de hasta 2,4 Gbps con dispositivos cliente 4SS con capacidad HE80 (o 2SS HE160) 802.11ax individuales o con cuatro dispositivos cliente 1SS o dos 2SS con capacidad HE80 802.11ax MU-MIMO simultáneamente
- Radio de 2,4 GHz: Cuatro MIMO de usuario único (SU-MIMO) de flujo espacial para velocidades de transmisión de datos inalámbricos de hasta 1150 Mbps con dispositivos cliente 4SS con capacidad HE40 802.11ax o con dos dispositivos clientes 2SS con capacidad HE40
- 802.11ax MU-MIMO simultáneamente
- Compatibilidad con hasta 1024 dispositivos cliente asociados por radio y hasta 16 BSSID por radio
- Bandas de frecuencia compatibles (existen restricciones específicas según el país):
- De 2,400 a 2,4835 GHz
- De 5,150 a 5,250 GHz
- De 5,250 a 5,350 GHz
- De 5,470 a 5,725 GHz
- De 5,725 a 5,850 GHz
- Canales disponibles: Depende del dominio normativo configurado
- La selección de frecuencia dinámica (DFS) optimiza el uso del espectro de RF disponible
- Tecnologías de radio compatibles:
- 802.11b: Espectro ensanchado por secuencia directa (DSSS)
- 802.11a/g/n/ac: Multiplexación por división de frecuencias ortogonales
- 802.11ax: acceso múltiple por división de frecuencias ortogonales (OFDMA) con hasta 37 unidades de recurso (para un canal de 80 MHz)
- Tipos de modulación compatibles:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM y 256-QAM (extensión registrada)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM y 1024-QAM (extensión registrada)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM y 1024-QAM
- Compatibilidad de alto rendimiento (HT) 802.11n: HT20/40
- Compatibilidad con 802.11ac de muy alto rendimiento (VHT): VHT 40/80/160
- Compatibilidad con 802.11ax de alta eficacia (HE): HE 20/40/80/160
- Velocidades de datos compatibles (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n: 6,5 a 600 (MCS0 a MCS31, HT20 a HT40), 800 con 256-QAM
- 802.11ac: 6,5 a 1733 (MCS0 a MCS9, NSS = 1 a 4, VHT20 a VHT160), 2166 con 1024-QAM
- 802.11ax (2,4 GHz): 3,6 a 1.147 (MCS0 a MCS11, NSS = 1 a 4 para HE20 a HE40)
- 802.11ax (5 GHz): 3,6 a 2.402 (MCS0 a MCS11, NSS = 1 a 4 para HE20 a HE160)
- Agregación de paquetes 802.11n/ac: A-MPDU, A-MSDU
- Potencia de transmisión: Configurable en incrementos de 0,5 dBm
- Potencia de transmisión (limitado por los requisitos normativos locales) máxima (agregada, conducida total):
- Banda de 2,4 GHz: +24 dBm (18 dBm por cadena)
- Banda de 5 GHz: +24 dBm (18 dBm por cadena)
- Nota: los niveles de potencia de transmisión dirigida no incluyen la ganancia de antena. Para calcular la potencia de transmisión total (EIRP), añada la ganancia de antena.
- Característica de coexistencia avanzada con móviles (ACC) que minimiza el impacto de las interferencias procedentes de redes de telefonía móvil
- La combinación de tasa máxima (MRC) permite lograr un mejor rendimiento del receptor
- Diversidad por retardo/turno cíclico para mejorar el rendimiento de la RF de enlace descendente
- Código de bloqueo espacio temporal (STBC) para un mayor alcance y una mejor recepción
- Comprobación de paridad de baja densidad (LDPC) para una corrección de errores más eficaz y un mayor rendimiento
- Formación del haz de transmisión (TxBF, Transmit Beam-Forming) que aumenta la fiabilidad del envío de la señal y el alcance
- Target Wait Time (TWT) 802.11ax para admitir dispositivos de clientes de bajo consumo
Antenas Wi-Fi
- AP-535: Cuatro antenas omnidireccionales de inclinación inferior de banda dual integradas para MIMO 4×4 con ganancia de antena máxima de 3,5 dBi en 2,4 GHz, y 5,4 dBi en 5 GHz. Las antenas integradas están optimizadas para la orientación horizontal y el montaje en techos del AP. El ángulo de inclinación inferior necesario para lograr la máxima ganancia es de aproximadamente 30 grados.
- Se emplea una combinación de elementos de antena con polarización vertical y horizontal
- Si se combinan los diagramas de cada una de las antenas de las radios MIMO, la ganancia máxima del diagrama medio combinado es de 1,9 dBi en 2,4 GHz y de 3,5 dBi en 5 GHz.
Otras interfaces
- E0, E1: puerto HPE SmartRate (RJ-45, velocidad máxima negociada 5 Gbps)
- Detección automática de velocidad de conexión (100/1000/2500/5000BASE-T) y MDI/MDX
- Las velocidades de 2,5 Gbps y 5 Gbps cumplen las especificaciones NBase-T y 802.3bz
- PoE- PD: 48 V CC (nominales) 802.3af/at/bt PoE (clase 3 o superior)
- Ethernet con eficiencia energética (EEE) 802.3az
- Compatibilidad con adición de enlaces (LACP) entre ambos puertos de red para obtener redundancia y mayor capacidad
- La alimentación de PoE se puede obtener de un puerto (único proveedor o configurado para priorizar) o ambos puertos simultáneamente (configurados para combinarse). Si se configura para priorizar, el AP obtiene potencia de E0 y puede realizar una conmutación por error a E1.
- Interfaz de alimentación CC: 48 V CC (nominales, +/- 5 %), acepta conector circular de centro positivo de 1,35mm/3,5mm y una longitud de 9,5 mm
- Interfaz host USB 2.0 (conector del tipo A)
- Con capacidad para suministrar hasta 1 A/5 W de potencia a un dispositivo conectado
- Radio Bluetooth 5.0 de bajo consumo (BLE5.0) y Zigbee (802.15.4)*
- BLE: potencia de transmisión de hasta 8 dBm (clase 1) y sensibilidad de recepción de -95 dBm
- Zigbee: potencia de transmisión de hasta 8 dBm y sensibilidad de recepción de 99 dBm
- Antena omnidireccional integrada con polarización vertical, aproximadamente 30 grados de inclinación inferior y una ganancia máxima de 3,1 dBi (AP-535) o 5,0 dBi (AP-534)
- Indicadores visuales (dos LED de varios colores): para estado de radio y del sistema
- Botón de restablecimiento: restablecimiento de fábrica y control del modo LED (normal/apagado)
- Interfaz de consola serie (registrada, conector físico USB microB)
- Ranura de seguridad Kensington
- *No soportado inicialmente; se habilitará en una futura versión de software
Fuentes de alimentación y consumo
- El AP admite alimentación directa de CC y alimentación a través de Ethernet (PoE; en puerto E0 o E1)
- Si la alimentación de PoE se suministra a los dos puertos Ethernet, el AP se puede configurar para combinar o priorizar fuentes de alimentación.
- Cuando están disponibles las fuentes de alimentación de CC y PoE, la alimentación de CC tiene prioridad sobre la PoE
- Las fuentes de alimentación se venden por separado; para obtener más información, consulte el apartado «Información de pedido»
- Cuando recibe alimentación de una fuente de alimentación de CC, PoE 802.3bt (clase 5) o PoE 2x 802.3at (clase 4), el AP funciona sin restricciones.
- Cuando recibe alimentación de PoE 1x 802.3at (clase 4) y con la característica de IPM deshabilitada, el AP deshabilita el puerto USB y el otro puerto Ethernet. Con la misma configuración, pero con el IPM habilitado, el AP se inicia en el modo sin restricciones, pero estas podrán aplicarse en función de la asignación de PoE y de la alimentación real. Se pueden programar las restricciones y el orden de la característica.
- No se admite el funcionamiento del AP con una fuente PoE 802.3af (clase 3 o inferior).
- Consumo de potencia máximo (en el peor escenario posible):
- Con alimentación de CC: 23,3 W
- Con alimentación de PoE (802.3bt o 802.3at dual): 26,4 W
- Con alimentación de PoE (802.3at, IPM deshabilitado): 23,3 W
- Todos los valores anteriores corresponden a la opción sin dispositivo USB externo conectado. Cuando se suministra la asignación de alimentación de 5 W completa a un dispositivo de esas características, el consumo de energía incremental (peor escenario posible) del AP es de hasta 5,7 W (alimentación de PoE) o 5,5 W (alimentación de CC).
- Consumo de potencia máximo (peor situación posible) en el modo de espera: 13,3 W (PoE) o 14,3 W (CC)
- Consumo de potencia máximo (peor escenario posible) en el modo de espera reforzada: 3,8 W (PoE) o 3,6 W (CC)
Información sobre el montaje

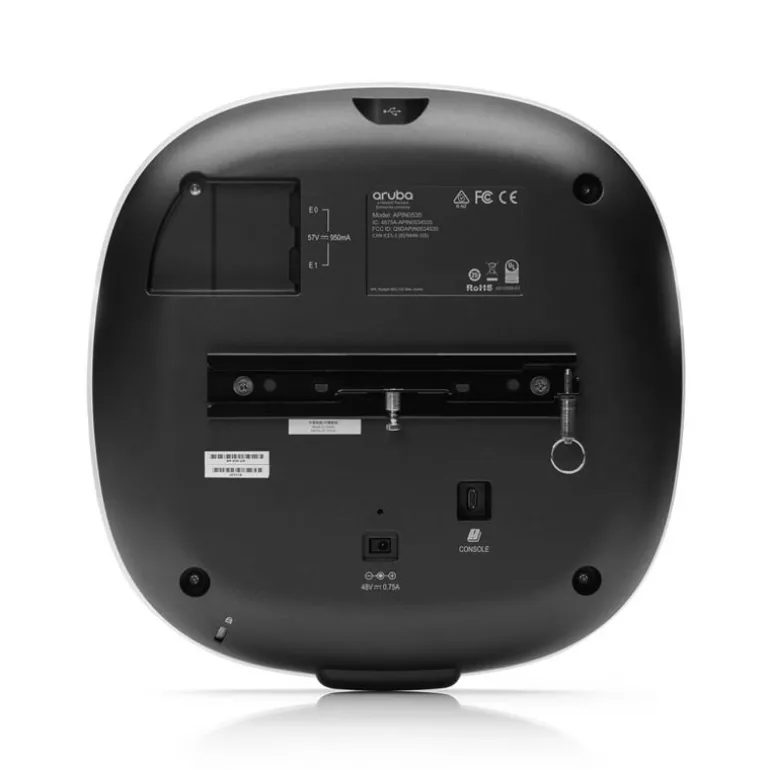

- El AP cuenta con un soporte de montaje previamente instalado en la parte trasera. Este montaje se utiliza para sujetar el AP a cualquiera de los kits de montaje (se venden por separado); para obtener más información, consulte el apartado de información de pedido.
Especificaciones mecánicas
- Dimensiones/peso (AP-535: unidad, sin incluir el soporte de montaje):
- 240 mm (ancho) x 240 mm (largo) x 57 mm (alto) / 9,4 鈥
- 1.270 g/44,8 oz
- Dimensiones/peso (AP-535; para su envío):
- 285 mm (ancho) x 300 mm (largo) x 105 mm (alto) / 11,2 鈥
- 1.930 g/68,1 oz
Especificaciones ambientales
- Condiciones de funcionamiento
- Temperatura: 0 °C a +50 °C / +32 °F a +122 °F
- Humedad: 5% 鈥ón
- El AP ha obtenido la clasificación plena para ser utilizado en espacios de ventilación
- Entornos ETS 300 019 clase 3.2
- Condiciones de almacenamiento y transporte
- Temperatura: -40 °C a +70 °C / -40 °F a +158 °F
- Humedad: 5% 鈥ón
- Entornos ETS 300 019 clases 1.2 y 2.3
Fiabilidad
- Tiempo medio entre fallos (MTBF): 995 000 horas (114 años) a una temperatura de funcionamiento de +25 °C.
Cumplimiento normativa
- FCC/ISED
- Marca CE
- Directiva 2014/53/UE sobre equipos radioeléctricos
- Directiva 2014/30/UE en materia de compatibilidad electromagnética
- Directiva 2014/35/UE sobre equipos de baja tensión
- UL/IEC/EN 60950
- EN 60601-1-1, EN60601-1-2
- Railway Certs (AP-535 Only):
- EN 50155:2017 鈥
- EN 50121-1:2017 鈥
- EN 50121-3-2 鈥
- EN 50121-4:2016 鈥
- IEC 61373 ed2:2008 鈥
- Para obtener más información sobre normativas y aprobaciones aplicables específicamente a su país, consulte a su representante de Aruba.
Certificaciones
- Clasificación UL2043 plena
- Wi-Fi Alliance:
- Certificación Wi-Fi a, b, g, n, ac
- Certificación Wi-Fi ax1
- WPA, WPA2 y WPA3 鈥ón a CNSA, Personal (SAE), Enhanced Open (OWE)
- WMM, WMM-PS, Wi-Fi Vantage, Wi-Fi Agile Multiband
- Localización Wi-Fi2
- Passpoint (versión 2)
- Bluetooth SIG
- Ethernet Alliance (dispositivo POE, PD, clase 4)
Versiones mínimas del software del sistema operativo
- ArubaOS y Aruba InstantOS 8.5.0.0

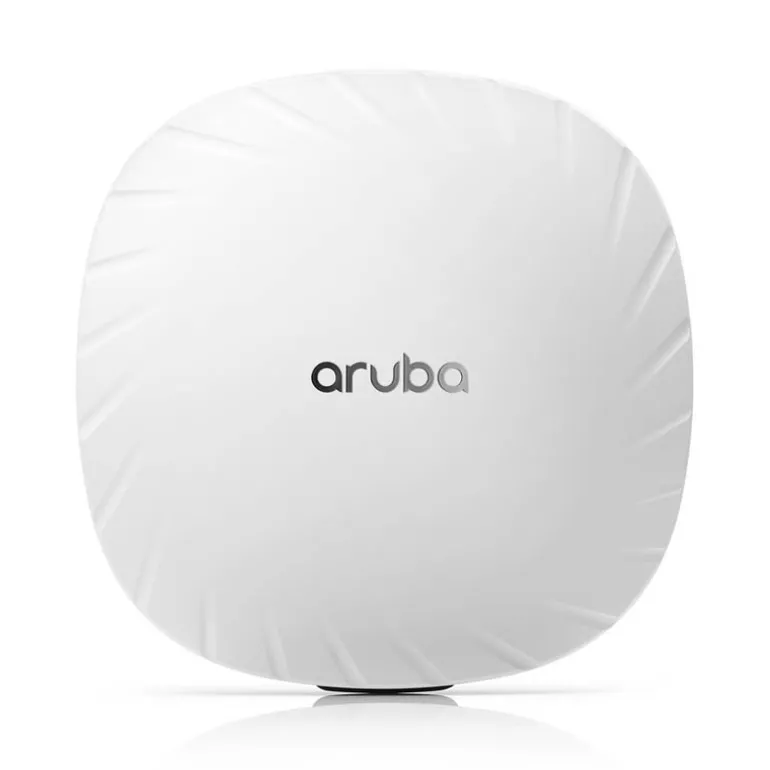

Punto de Acceso Aruba HPE AP-535
AP-535: modelos de antena interna.
Wi-Fi Certified 6 permite ofrecer una conectividad de alto rendimiento en implementaciones de alta densidad, como grandes espacios de oficinas, instalaciones de formación y para reuniones, y hospitales.
- Alta velocidad. Puntos de acceso de interior con Wi-Fi 6 de alto rendimiento
- Wi-Fi 6 OFDMA y MU-MIMO, junto con ClientMatch
- Air Slice para garantizar un rendimiento conforme con el CNS
- Seguridad WPA3 y Enhanced Open
- Compatibilidad con Bluetooth 5 preparado para IoT y con Zigbee
- Opciones de gestión flexibles
- Eficiencia del ahorro energético con Green AP
